产品中心   当前位置:首页 > 产品中心
 产品 >> 所有产品

产品名称:

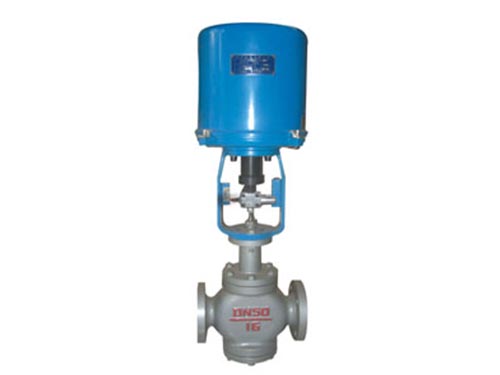

总线型电动三通铸钢调节阀
销售总机:
21-64162222
销售传真:
021-62677999

   产 品 说 明

一、总线型电动三通铸钢调节阀概述:

总线型电动三通隔膜调节阀电动执行机构与三通调节机构组成。电动执行机构内有伺服系统,无需另配伺服放大器,有播入信号及电 源可控制运转,接线简单。调节机构有合流和分流两种作用方式,在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用。常用于热交换器的两相调节及简单的配比调节。泄漏量可达VI(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用于一般场合,而后者用于不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。


二、总线型电动三通铸钢调节阀特点:

1总线型电动三通铸钢调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCSPLC系统或调节仪表、操作器等输入的(4-20mA0-10mA1-5VDC)电流信号或电压信号,即可控制运转。三通调节阀全电子式电动执行器,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单、调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制。
2.按作用模式可分;正作用:电闭式(当电信号增大时阀位向下位移),《B型》
反作用:电开式(当电信号增大时阀位向上位移),《K型》
3.芯结构为圆筒型薄壁窗口形阀芯,采用阀芯侧面导向与阀座内表面导向和上衬套导向,因此导向面积大,工作可靠。流体对阀芯作用方向都处于流开状态,故阀工作性能稳定。
4.调节阀有三通合流式调节阀(把两种流体经三通阀混合成一种流体)和三通分流式调节阀(把一种流体经三通阀分成两路流出)两种形式。当公称通径DN80mm和压差较小的场合时,分流阀可以采用同口径的合流阀代替。流量特性有直线性、抛物线性两种。
5.三通调节阀它可以代替二台同时使用的二通调节阀,起分流或合流作用及两相调节配比作用。


三、总线型电动三通铸钢调节阀主要零件材料:

阀体、阀盖:HT200ZG230—450ZG1Cr18Ni9Ti

阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊

阀杆、推杆:2Cr131Cr18Ni9Ti

衬套:2Cr13

填料:聚四氟乙烯、柔性石墨、不锈钢波纹

智能型电动调节阀主要技术参数

电动执行机构主要技术参数  输出推力:44550KN  (输出调节推力:5.7147.05KN)(输出额定关闭

推力:8.463.15KN

位置控制基本误差:(设定行程时间≥25秒)±1%

重复性误差:(设定行程时间≥25秒)≤1%

死区:0.1%9.9%可调

 输出额定负载止下启动频率:1200/小时

输入信号:420mA/100Ω210mA/100Ω,DC24V开关量。

供电电源:380±10%VAC50Hz

相对温度:≤95% 环境温度:-30℃+70℃

防爆等级:ExdⅡBT4

防扩等级:IP68 输入输出通道均采用光电隔离
