产品中心   当前位置:首页 > 产品中心
 产品 >> 所有产品

产品名称:

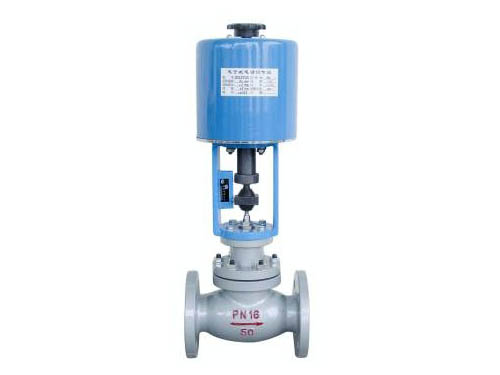

普通型电动铸钢调节阀
销售总机:
021-64162222
销售传真:
021-62677999

   产 品 说 明

一、普通型电动铸钢调节阀概述:

普通型电动铸钢调节阀公称通径有20200mm,公称压力有1.01.64.06.4MPa,使用温度范围由-40~450℃,接受信号为0~10mA .DC4~20mA.DC。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用于一般场合,而后者用于不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。



二、普通型电动铸钢调节阀流量选型:
1.阀上压差变化小,给定值变化小,工艺过程的主要变量的变化小,以及S0.75的控制对象,宜选用直线流量特性。

2.慢速的生产过程,当S0.4时,宜选用直线流量特性。

3.要求大的可调范围,管道系统压力损失大,开度变化及阀上压差变化相对较大的场合,宜选用等百分比流量特性。

4.快速的生产过程,当对系统动态过程不太了解时,宜选用等百分比流量特性。

5.根据以往经验也可按下表选择流量特性。
6.快开特性:适用于两位动作的场合或当需要迅速获得调节阀的较大流通能力的场合。当调节器必须设定在宽比例带时,其调节阀也可选用快开特性。



三、普通型电动铸钢调节阀主要零件材料:

阀体、阀盖:HT200ZG230—450ZG1Cr18Ni9Ti

阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊

阀杆、推杆:2Cr131Cr18Ni9Ti

衬套:2Cr13

填料:聚四氟乙烯、柔性石墨、不锈钢波纹

智能型电动调节阀主要技术参数

电动执行机构主要技术参数  输出推力:44550KN  (输出调节推力:5.7147.05KN)(输出额定关闭

推力:8.463.15KN

位置控制基本误差:(设定行程时间≥25秒)±1%

重复性误差:(设定行程时间≥25秒)≤1%

死区:0.1%9.9%可调

 输出额定负载止下启动频率:1200/小时

输入信号:420mA/100Ω210mA/100Ω,DC24V开关量。

供电电源:380±10%VAC50Hz

相对温度:≤95% 环境温度:-30℃+70℃

防爆等级:ExdⅡBT4

防扩等级:IP68 输入输出通道均采用光电隔离
