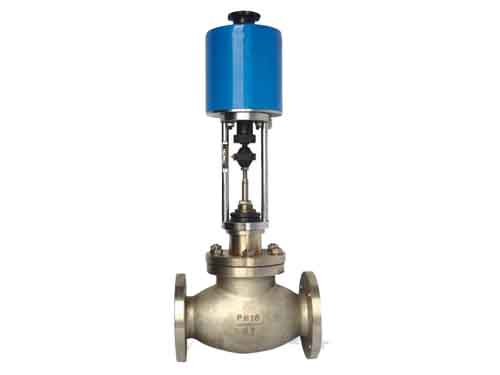

一、普通型单座电动调节阀概述：

普通型单座电动调节阀只有一个阀座和一个阀芯，具有结构紧凑、关闭性能好、泄漏量小、流量特性准确、可调比大的特点，且该阀含有内置式电子控制器模块的一体化结构，可免去配用伺服放大器的麻烦，电动调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，能实现远程控制，是生产过程自动调节的组成之一。

二、普通型单座电动调节阀特点：

1、执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4 ~ 20mA（或DC1 ~5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。

2、执行器的关键部件—控制器，采用最先进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。

3、驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。

4、具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。

5、用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态。）

6、用状态选择开关可以设定（正、反动作。）

7、用状态选择开关可以设定输入信号为（DC4~20mA或DC1~5V。）

8、调整工作零点（始点）和行程（终点）简单易行。

9、当突然断电时，能确保阀芯自锁。

10、采用同步皮带转动，有效降低了噪音。

11、延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护。

三、普通型单座电动调节阀主要技术参数：

电源：标配AC220V±10%   50HZ（定制型20V、110V、380V）

耗电功率（额定负载时）：

规格 A型执行器       50W；

规格 B型执行器      150W；

规格 C型执行器      220W；

规格 D型执行器      300W；

输入信号：DC4~20mA或DC1~5V。（0~10mA等其它信号可定制）

输出信号：DC4~20mA 负载电阻500Ω以下。（0~10mA等其它信号可定制）

控制精度：基本误差<±1%；回差<1%；死区≤1%（可调到0.4%）

工作流程调整范围：零点：±25%；行程20%~100%

外部配线：输入输出信号采用屏蔽电缆。电源线不得与信号线共用一要电缆。
