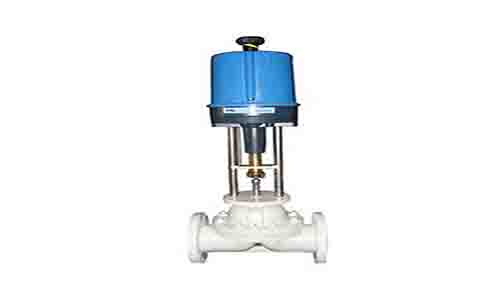

一、总线型电动隔膜调节阀概述：

总线型电动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用PSL系列电动执行机构或气动薄膜执行机构组成。隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),特别适合于要求耐腐蚀、剧毒场合。

二、总线型电动隔膜调节阀基本结构：

1、电动隔膜阀复合隔膜将阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。

2、电动隔膜阀做为执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况，介质特性进行定期更换。

3、电动隔膜阀塑料的防腐性能及推荐使用温度见“阀门及管路附件塑料衬里性能表。”

总线型电动隔膜调节阀设计规范：

遵循GB/T 12239，BS 5156标准

G941J电动衬胶隔膜阀驱动方式

手动、气动(常开或常闭)、电动

三、总线型电动隔膜调节阀衬里和隔膜材料的组合：
