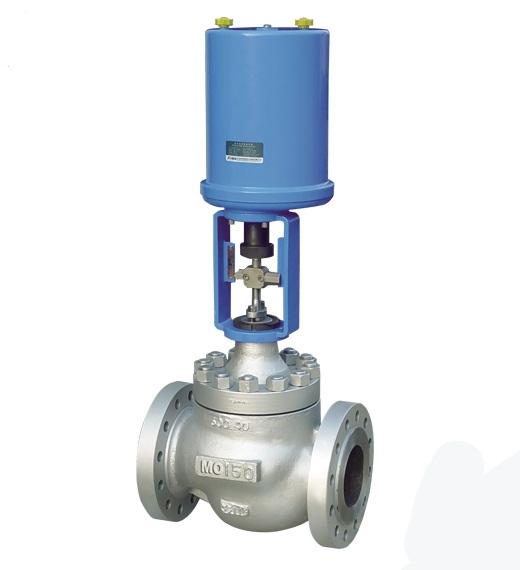

一、智能型电动蒸汽调节阀概述：
智能型电动蒸汽调节阀是由3810系列（PSL系列）电子式电动执行机构和蒸汽调节阀体组成，内含伺服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。智能型电动蒸汽调节阀调节机构采用平衡式阀塞结构，具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差不大、温度较大等特点。广泛使用于流量大，温度高，泄漏量要求不严格的场合。
二、智能型电动蒸汽调节阀产品特点：
1、阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
2、可调节范围大，固有可调比为50，流量特性有直线和等百分比。
3、调节切断型采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。
4、伺服放大器采用深度动态负反馈，可提高自动调节精度。
5、电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。
6、智能型电动蒸汽调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
7、波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
三、智能型电动蒸汽调节阀零件材料：
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti
四、智能型电动蒸汽调节阀体技术参数：
·口径范围：二通蒸汽/高温蒸汽DN25...DN150, 三通蒸汽/高温蒸汽 DN25...DN150
·泄漏率：二/三通DN25～N150 < KvS值的0.02%
·介质：蒸汽/饱和蒸汽
·介质温度：2...+180℃蒸汽/2...+220℃高温蒸汽
·与管道连接螺纹：ISO 7/1, GB/T7306.1和ANSI B 16.5.
·流量特性：等线性或等百分比 （用户在智能型驱动器上选择）
·阀体承压：1.6MPa、2.5MPa、4.0MPa
·阀体材料：铸钢
·阀芯材料：不锈钢
·阀杆材料：不锈钢
·密封结构：波纹管密封
|
