产品中心   当前位置:首页 > 产品中心
 产品 >> 所有产品

产品名称:

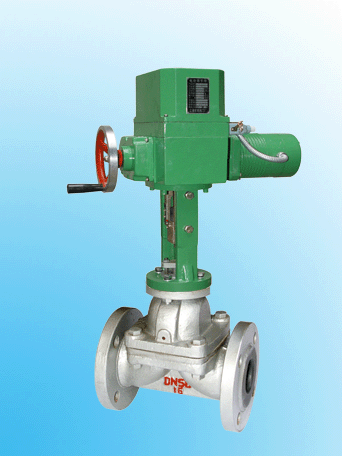

供应电动直行程隔膜调节阀
销售总机:
ZDLP
销售传真:

   产 品 说 明

一、供应电动直行程隔膜调节阀主要特点

ZDSG型直行程电动调节隔膜阀具有结构简单、流路阻小、流通力较同口径 的其它阀大,无泄漏,能用于高粘度及悬浮颗粒流体的调节,根据隔膜材料的不同(橡胶或聚四氟乙烯)适用于调节强碱、强腐蚀性介质。该调节阀由隔膜阀配用PSL系列 电动执行机构组成。电动执行机构内有伺服系统,无需另配服放大器,有输入控制信号(4-20MA1-5VDC)及单相电源即可控制运转,实现对压力、流 量、温度、液位等参数的调节。



二、供应电动直行程隔膜调节阀参数:

 产品名称:

电动调节隔膜阀

  产品型号:

ZPSG

  驱动方式:

电动,气动

  连接形式:

法兰

  结构形式:

隔膜式

  密封结构:

软密封

  压力范围:

1.6MPa

  公称通径:

DN20-250

  常用材质:

铸钢,不锈钢

  铭牌:

上海湖泉阀门



三、主要零件材料

阀体

HT200ZG230450或下述材质衬里

隔膜

丁荃胶、天然胶、聚四氟乙烯波纹

薄膜

丁**橡胶夹增强涤纶织物

弹簧

60S12Mn、阀体衬里材质及适用范围



执行器型号

3810PSLDKZ

技术参数

电源电压:220V/50Hz、输入信号:4-20mA1-5V·DC、输出信号:4-20mA·DC

防护等级:IP55、隔爆标志:ExdⅡBT4ExdⅡBT6(特殊订货)、手操功能:手柄

环境温度:-25+70℃、环境湿度:≤95%



四、供应电动直行程隔膜调节阀性能指标

项目

指标值

基本误差%

≤±3.5

回差%

≤2.5

死区%

≤3.0

始终点偏差%

±2.5

额定行程偏差%

±2.5

纯滞后

≤IS

允许泄量L/H

橡胶隔膜片“0”,聚四乙烯隔膜为0.5×阀额定容量(许用压差下的水)

绝缘电阻

不小于20M

阻尼特性

不大于3周半



五、供应电动直行程隔膜调节阀设计特色

阀流通阻力小,流通能力大,无填料函,无外漏,具有耐腐、防火、防毒,安全可靠的特点,可根据不同的衬里和隔膜,获得良好的腐蚀性能。

产品范围

公称通径;15~250
公称压力MPa1.0
流量特性;近似等百分比(调节式)
允许泄漏量L/h;橡胶隔膜片为“0",聚四氟乙烯隔膜
绝缘电阻;不小于20MΩ
阻尼特性;不大于3周半
